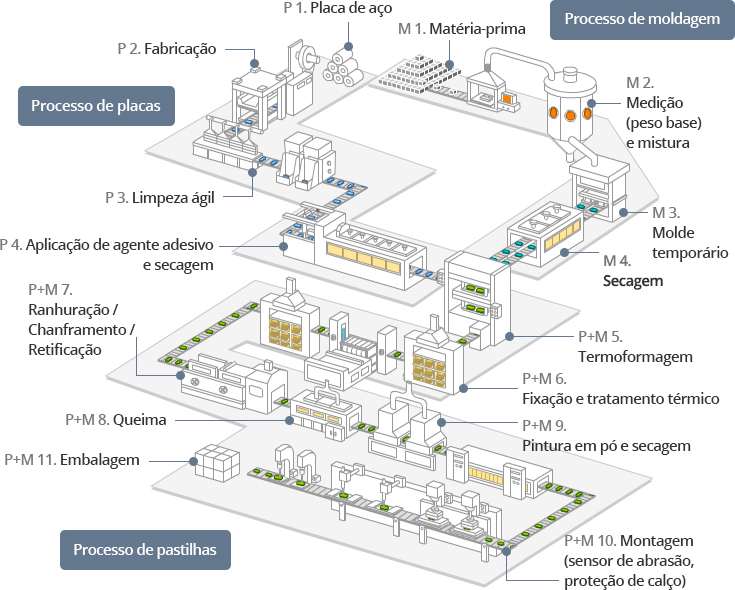

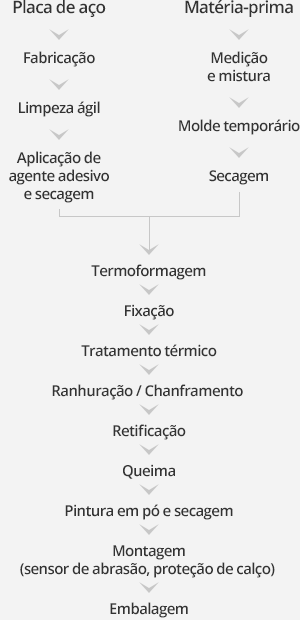

Placa 02

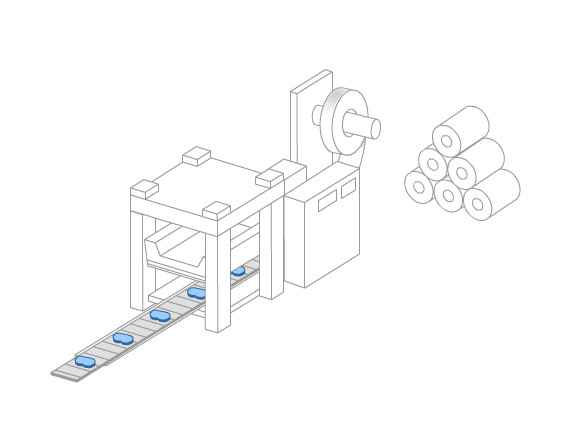

Fabricação

Fixação de ferramentas ou moldes metálicos à prensa para cortar ou criar um modelo por pressurização.

Placa 03

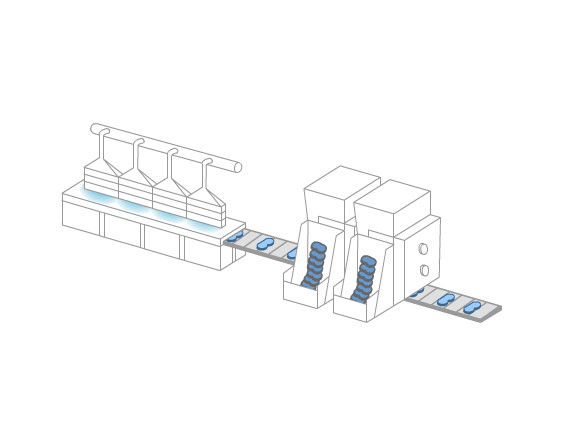

Limpeza ágil

Remoção de graxa, ferrugem e rebarbas da superfície e ampliação da área para melhorar a adesão antes de aplicar o agente adesivo em uma placa de suporte.

Placa 04

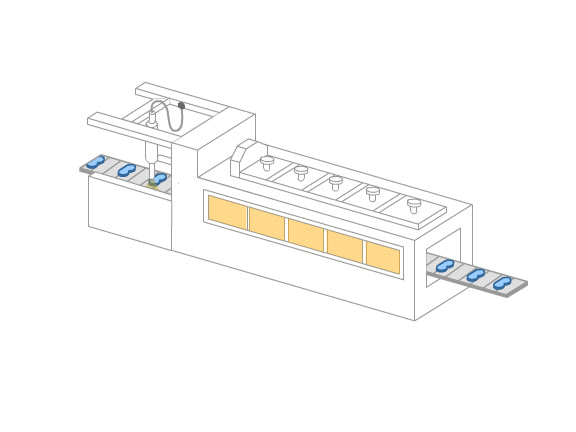

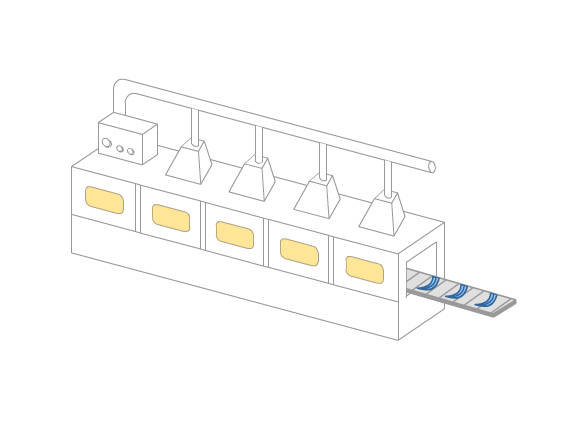

Aplicação de agente adesivo e secagem

Aplicação de um agente adesivo líquido à zona adesiva do molde e placa de suporte para melhor adesão, bem como secagem no forno de secagem por ar quente do tipo transportador.

Moldagem 02

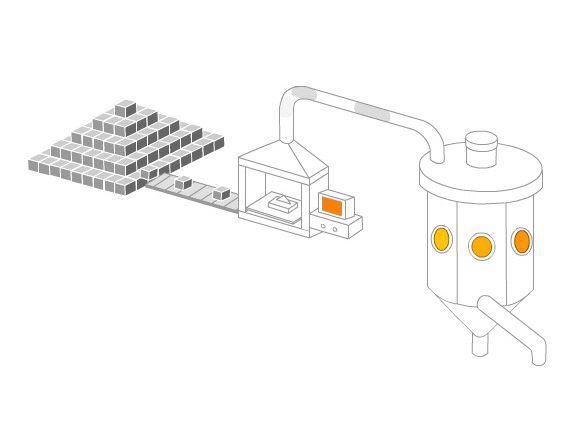

Medição e mistura

Medição (peso base)
Medição precisa de ingredientes básicos exigidos para cada especificação de material.

Mistura
Distribuição uniforme de cada ingrediente básico mensurado com precisão e continuidade para a correção de materiais fibrosos emaranhados.

Moldagem 03

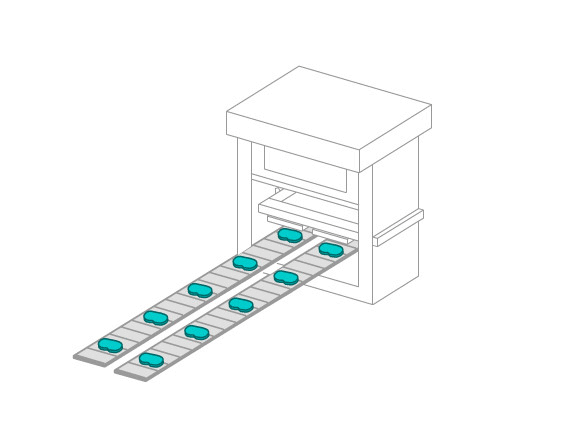

Molde temporário

Criação de um mock-up com o mesmo modelo do molde permanente para facilitar a moldagem.

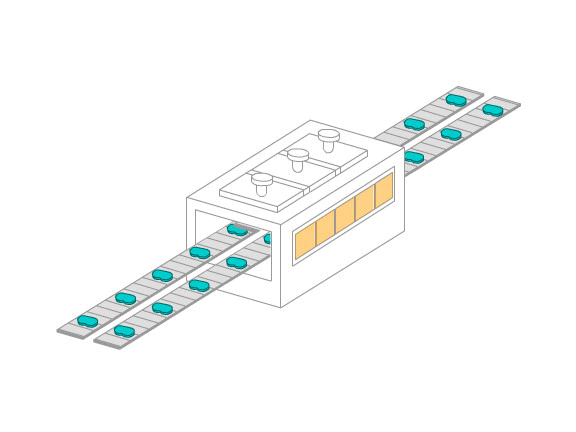

Moldagem 04

Secagem

Procedendo à secagem do molde temporário usando ar quente ou um aquecedor para reduzir inflação, fissuras e outros desvios de propriedade devido à umidade na termoformagem.

P+M 05

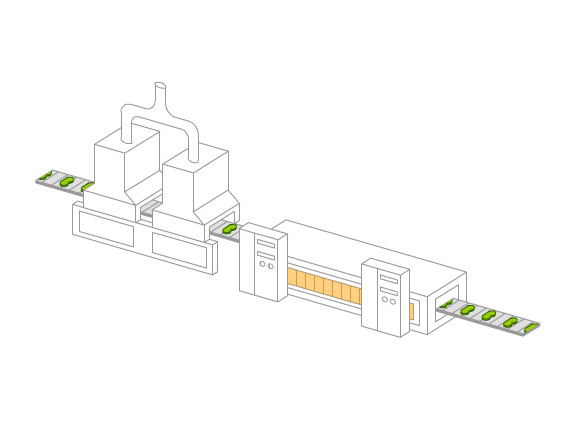

Termoformagem

Procedimento com materiais misturados para um molde temporário ou entrada direta para formar um produto em temperatura, pressão e tempo adequados.

P+M 06

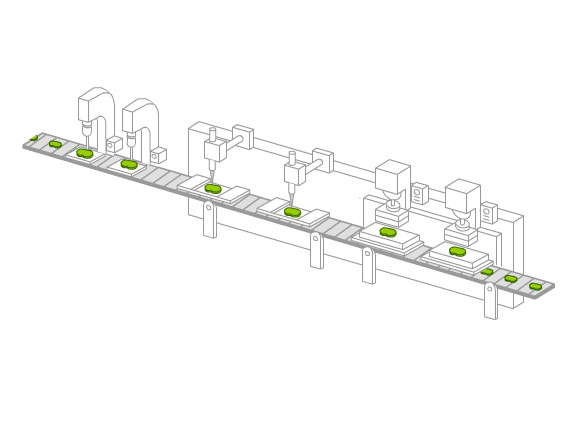

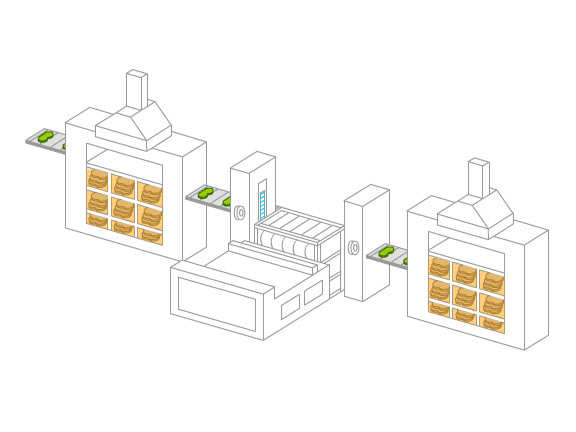

Fixação e tratamento térmico

Fixação
Pressurização do produto antes do tratamento térmico, como processo de suporte, para manter as propriedades físicas e evitar a deformação do produto causada pelo tratamento térmico.

Tratamento térmico
Aplicação de calor a uma certa temperatura e tempo ao produto para fundir o material colante, aumentando a coesividade entre as matérias-primas e permitindo que endureçam para estabilização das propriedades físicas.

P+M 07

Ranhuração / Chanframento / Retificação

Ranhuração
Criação de sulcos ao molde após o tratamento térmico para melhorar a liberação de poeira no ar e ruídos.

Chanframento
Fabricação de ambas as extremidades do molde para melhorar o contato do disco e características de ruído.

Retificação
Polimento do produto para a espessura especificada, assegurando o nível de paralelização e aplainamento.

Pad Process 07. Grooving / Chamfering / Grinding

P+M 08

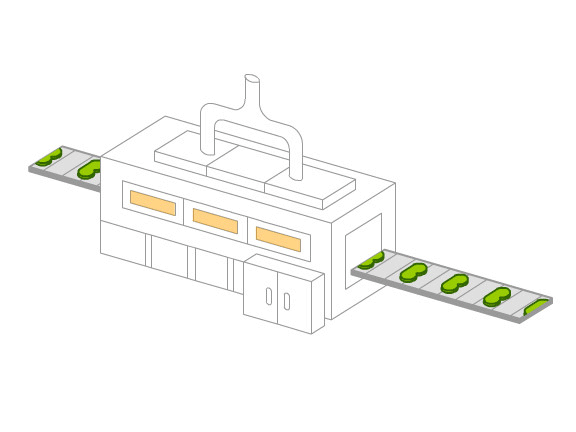

Queima

Queima de materiais orgânicos na superfície dos materiais de fricção da pastilha em alta temperatura por certo período de tempo, melhorando o efeito inicial e o fade da frenagem.

P+M 09

Pintura em pó e secagem

Pulverização da pintura para revestimento em pó no produto e revestimento da superfície por um certo tempo e temperatura para melhorar a resistência à corrosão.

P+M 10

Montagem (sensor de abrasão, proteção de calço)

Montagem de um calço e proteção para prevenir ruídos e danos à pastilha, e montagem de um sensor de abrasão, que indica o status da abrasão emitindo um alerta sonoro quando chega o momento da substituição.

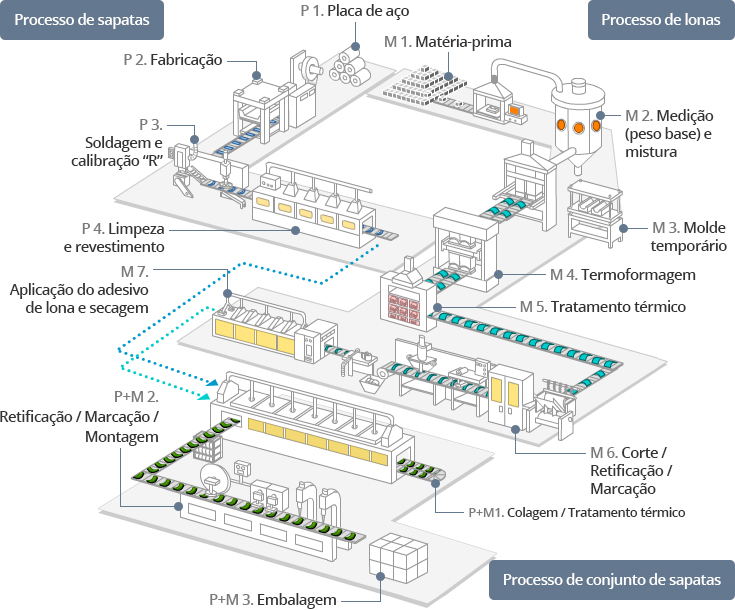

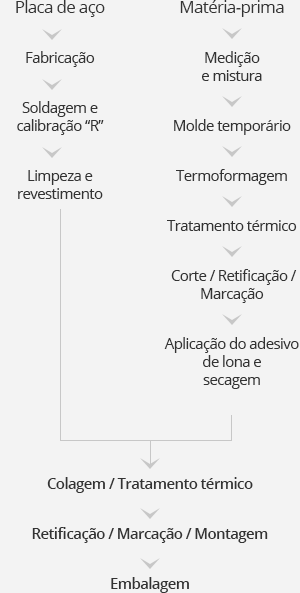

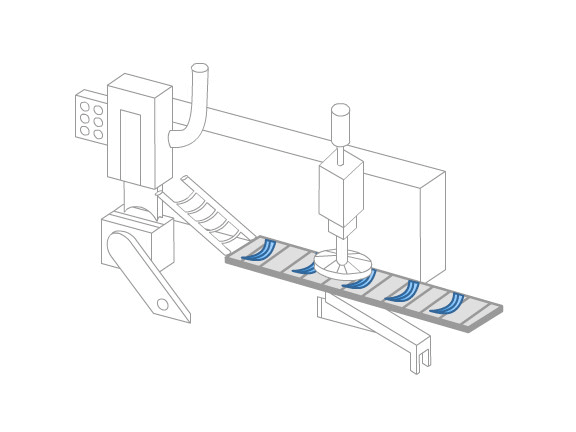

Placa 03

Soldagem e calibração “R”

Processo de soldagem de resistência ao trilho e aro, componentes da sapata, e calibração do valor de R da sapata deformada durante o processo de soldagem, de acordo com o desenho.

Placa 04

Limpeza e revestimento

Limpeza de fluidos de trabalho e impurezas da sapata e aplicação do fluido de revestimento para prevenir a corrosão e melhorar a adesão da lona e da sapata.

Moldagem 03

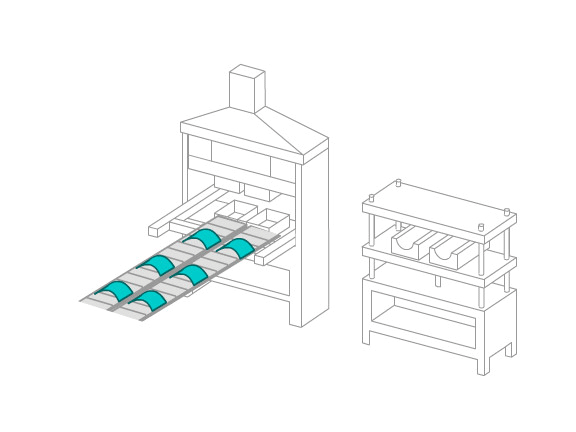

Molde temporário

Criação de um mock-up com o mesmo modelo do molde permanente para facilitar a moldagem.

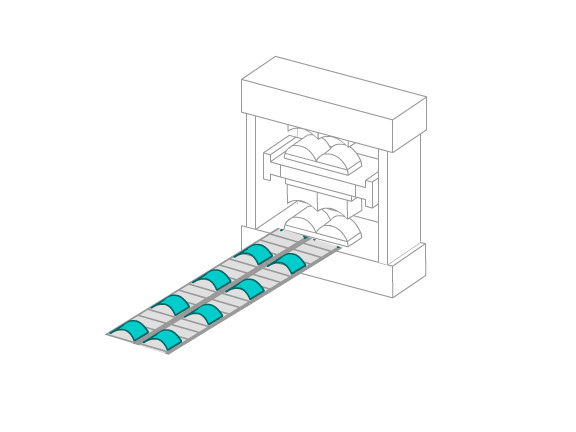

Moldagem 04

Termoformagem

Procedimento com materiais misturados para um molde temporário ou entrada direta para formar um produto em temperatura, pressão e tempo adequados.

Moldagem 05

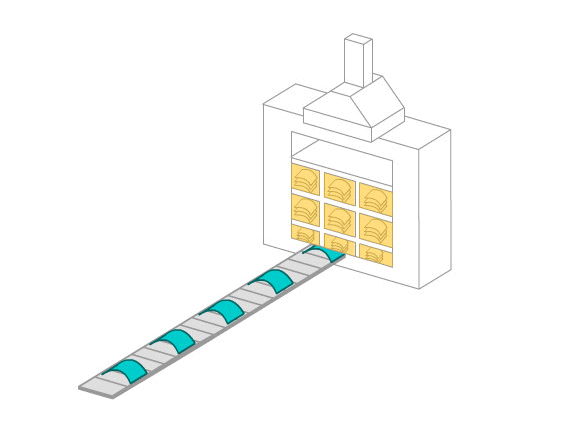

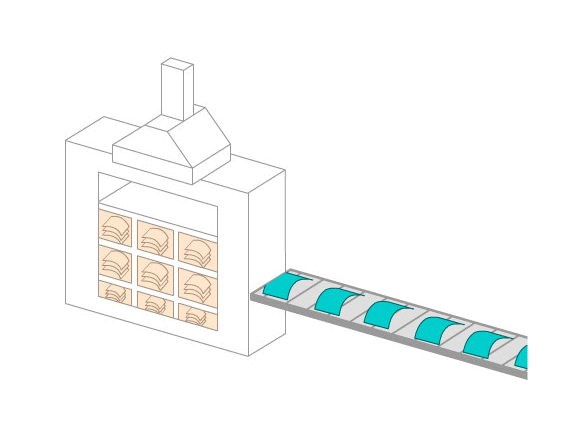

Tratamento térmico

Aplicação de calor ao produto a uma certa temperatura e tempo para fundir o material colante, visando aumentar a coesividade entre as matérias-primas, bem como endurecimento para estabilização das propriedades físicas.

Moldagem 06

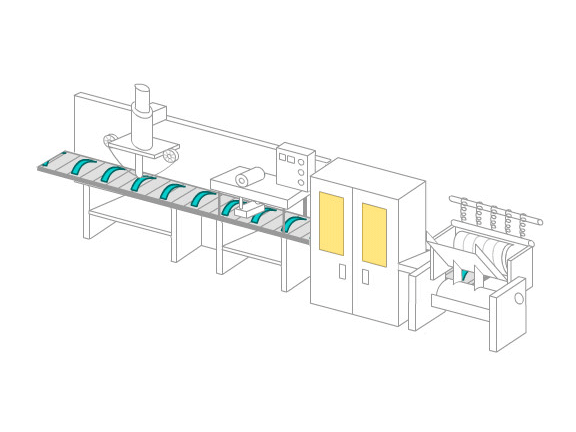

Corte / Retificação / Marcação

Corte
Corte da chapa de lona após o tratamento térmico para a largura especificada de acordo com o desenho.

Retificação
Polimento da parte interna/externa da lona deformada pelo calor para facilitar a aplicação da adesão.

Marcação
Emissão de um “Número de lote” para identificar o histórico de produção do produto.

Moldagem 07

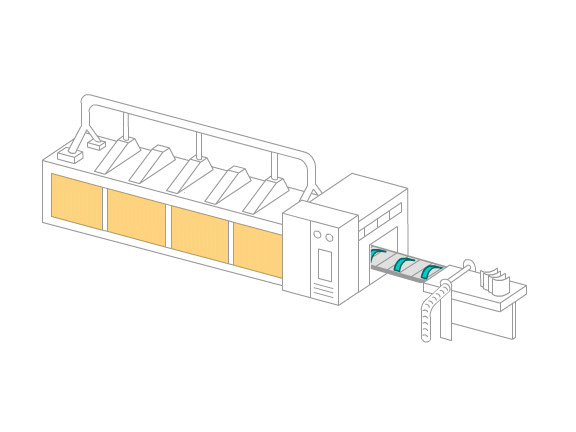

Aplicação do adesivo de lona e secagem

Aplicação do agente adesivo de modo uniforme à superfície da lona para juntar a lona à sapata e prosseguir com a secagem.

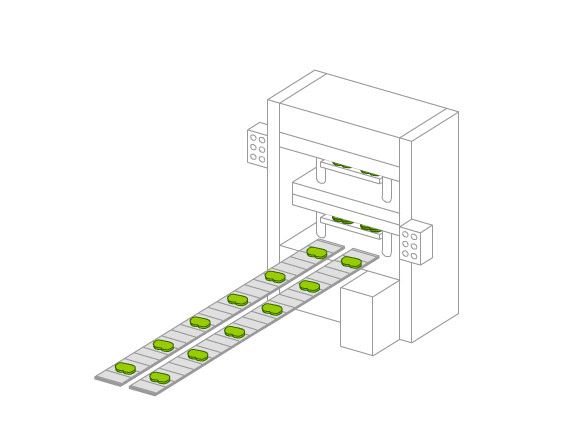

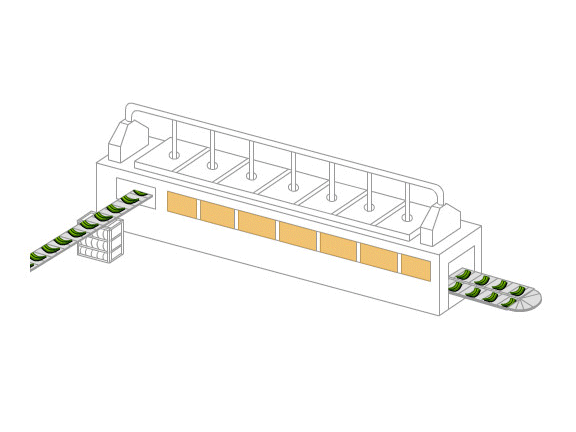

P+M 01

Colagem / Tratamento térmico

Pressurização com pressão consistente por determinado tempo e temperatura para unir a sapata e a lona.

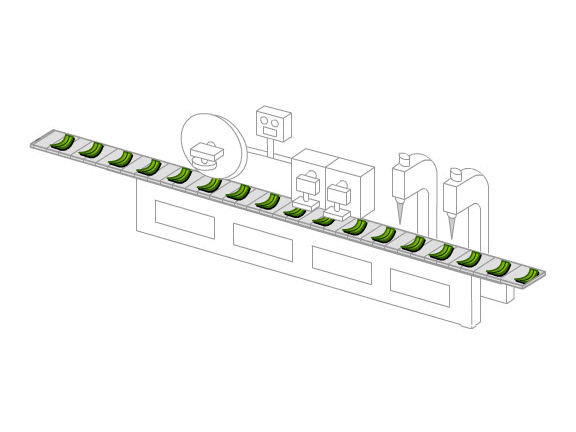

P+M 02

Retificação / Marcação / Montagem

Retificação
Após a união da lona e da sapata, segue-se o polimento da superfície da lona de acordo com o valor especificado no desenho.

Marcação
Emissão de um número de lote para identificar o histórico de produção do produto.

Montagem
Montagem de um pino, freio de mão etc.

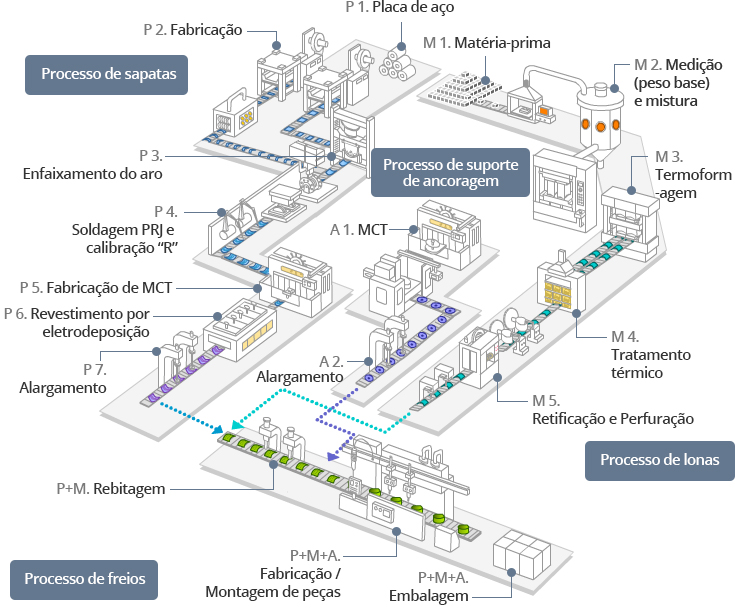

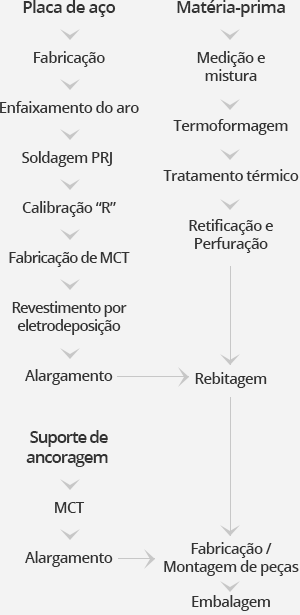

Placa 02

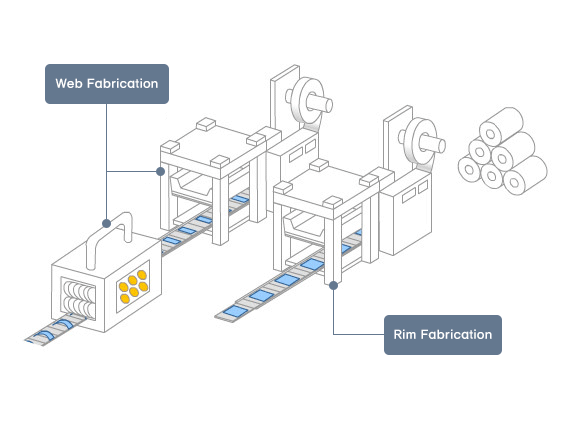

Fabricação

Fixação de ferramentas ou moldes metálicos à prensa para cortar ou criar um modelo por pressurização.

Placa 03

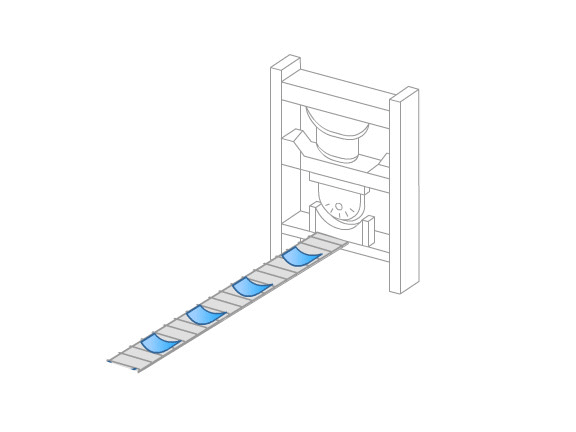

Enfaixamento do aro

Processo de deformação plástica do aro para o formato de um R, conforme desejado, usando uma prensa hidráulica e garantindo uma fácil soldagem do aro e do trilho.

Placa 04

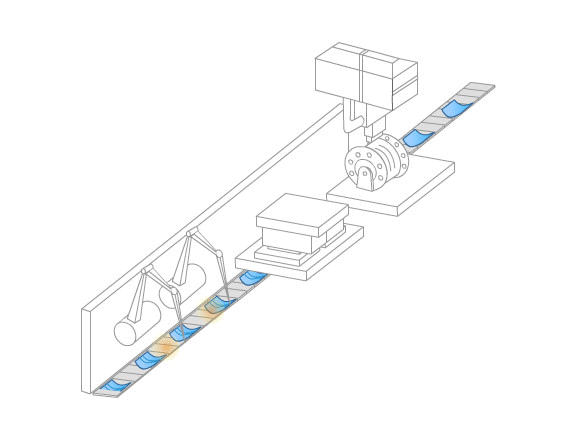

Soldagem PRJ e calibração “R”

Soldagem PRJ
Processo de soldagem de resistência ao trilho e aro, componentes da sapata, e calibração do valor de R da sapata deformada durante o processo de soldagem, de acordo com o desenho.

Soldagem por CO₂ via robô
Soldagem de peças adicionais à sapata.

Placa 05

Fabricação de MCT

Fabricação das partes laterais e internas do ressalto utilizando uma variedade de ferramentas, por meio de controle computadorizado.

Placa 06

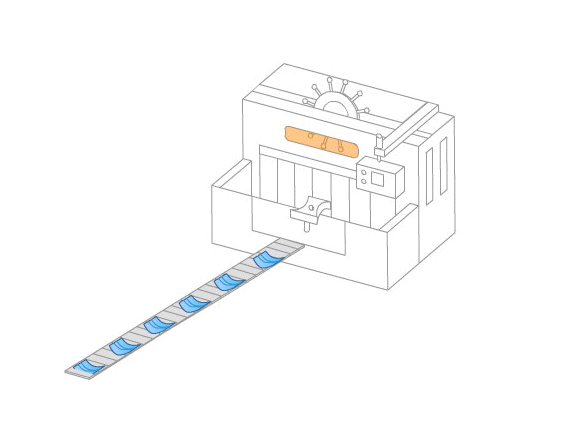

Revestimento por eletrodeposição

Processo de proteção contra ferrugem para melhorar a vida útil da sapata.

Placa 07

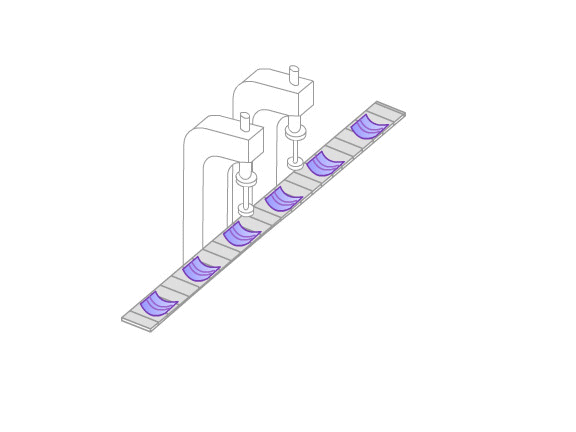

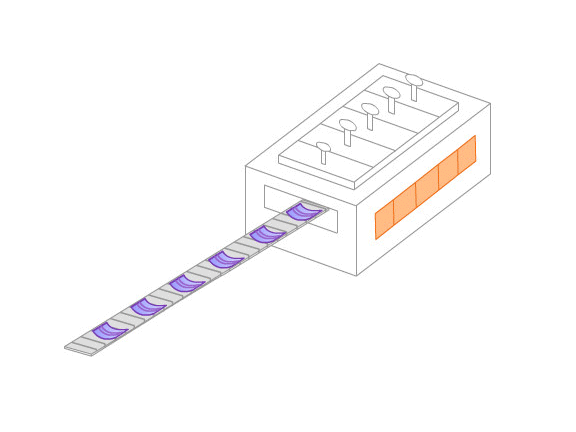

Alargamento

Procedimento de alargamento da bucha pressionada na parte interna do ressalto, de acordo com a perpendicularidade da sapata.

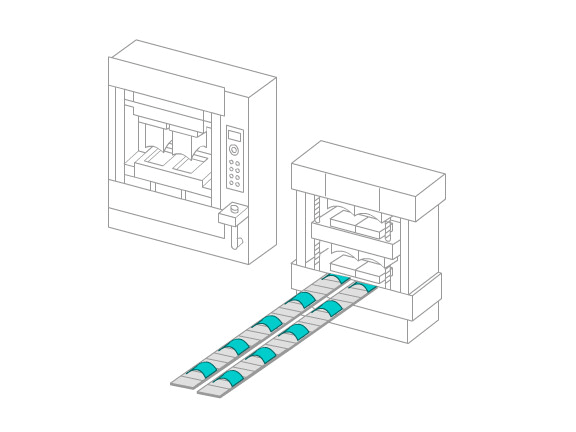

Moldagem 03

Termoformagem

Procedimento com materiais misturados para um molde temporário ou entrada direta para formar um produto em temperatura, pressão e tempo adequados.

Moldagem 04

Tratamento térmico

Aplicação de calor ao produto a uma certa temperatura e tempo para fundir o material colante, visando aumentar a coesividade entre as matérias-primas, bem como endurecimento para estabilização das propriedades físicas.

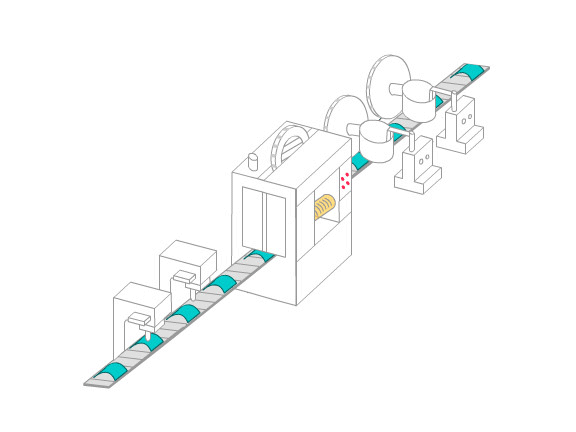

Moldagem 05

Retificação e Perfuração

Retificação
Procedimento de retificação interna/externa da lona de acordo com o valor R especificado.

Perfuração
Procedimento de furar a superfície da lona para afixar a sapata e a lona com um rebite.

Suporte de ancoragem 01.

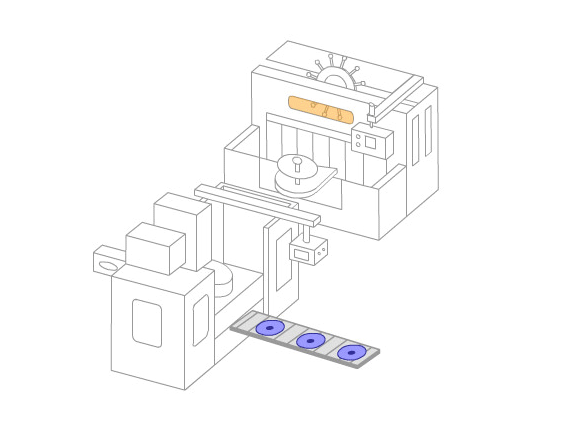

MCT

Fabricação das partes laterais e internas do furo do eixo utilizando uma variedade de ferramentas, por meio de controle computadorizado.

Suporte de ancoragem 02.

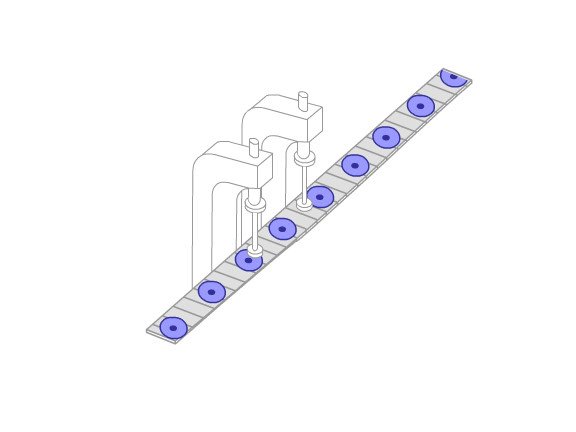

Alargamento

Procedimento de alargamento da bucha pressionada na parte interna do furo da came, de acordo com a perpendicularidade do furo do eixo.

Freios 01.

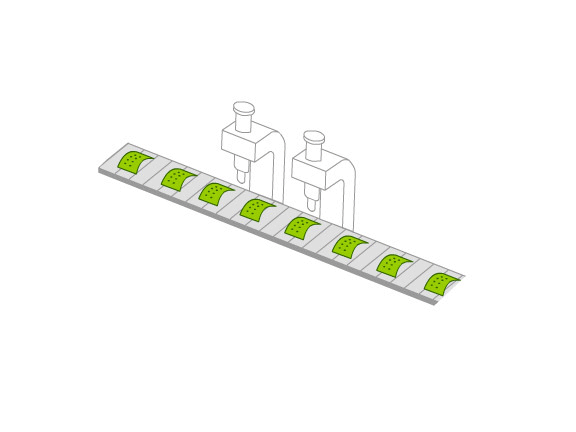

Rebitagem

União da sapata de freio e uma lona fixando o furo da lona e a sapata com um rebite.

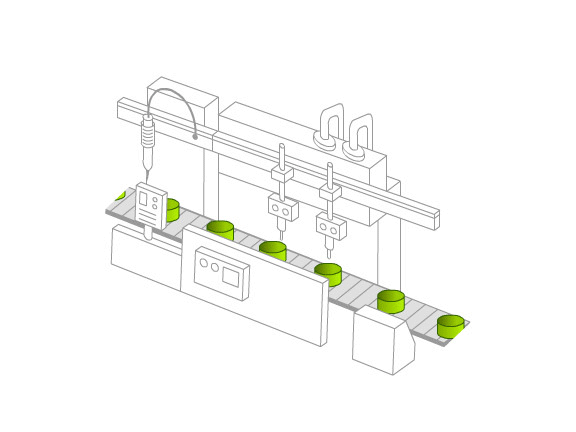

Freios 02

Fabricação / Montagem de peças

Montagem de peças
Montagem de um suporte de ancoragem, conjunto, cilindro de roda (tipo AOH), eixo de S-Cam (tipo F/a ar) e outras peças

Fabricação
Torneamento do diâmetro externo do freio com base no furo do eixo para satisfazer as especificações de perpendicularidade, concentricidade, diâmetro externo etc.
